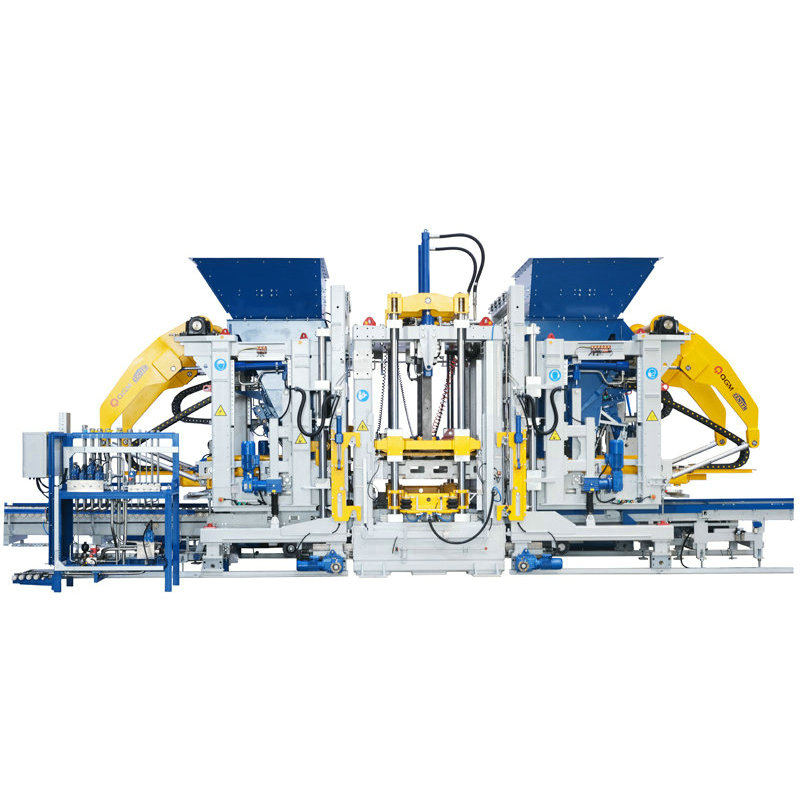

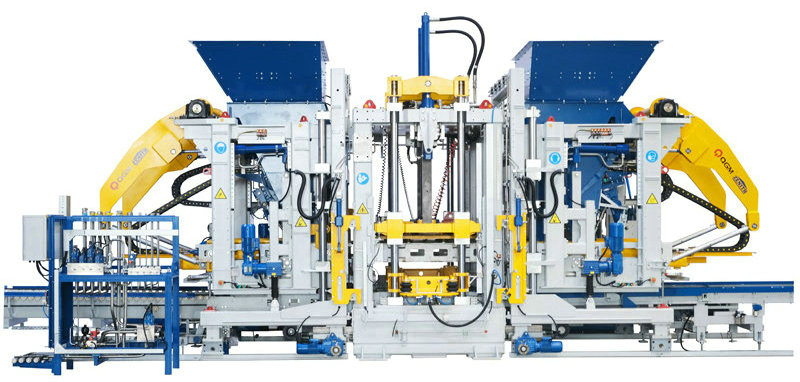

ZN2000C Concrete Block Machine

Ang ZN2000C Concrete Block Machine usa ka modelo nga naugmad sa kaugalingon. Kini gihulagway pinaagi sa taas nga ang-ang sa paniktik ug automation, ug naghimo sa bug-os nga paggamit sa high-tech nga cutting-edge nga mga teknolohiya sama sa digitalization ug impormasyon nga sistema, nga kaylap nga gigamit sa pagtukod sa bag-ong mga lungsod ug espongha siyudad.

Mga bahin:

Doble nga vibration table, walo ka servo motors (opsyonal) Top equipment

Modular nga asembliya alang sa mas sayon ​​nga pagmentinar Mas lain-laing mga matang sa mga tisa nga gihimo

Mas taas nga kapasidad, mas taas nga produktibo

Gidak-on sa pallet 1400x1400/1300mm

Pagporma nga lugar 1320x1350/1250mm

Taas nga produkto 40-500mm

Gidaghanon sa mga bloke Hollow bricks: 18 blocks/hulmahan (390x190x190mm)

Standard nga mga tisa: 105 ka bloke/hulmahan (240x115x53mm)

Mga tisa sa dalan: 66 ka bloke/hulmahan (200x100x60mm)

Gidak-on sa kagamitan Gibanabana. 10,000

Gibanabana. 4,700

Gibanabana. 3,400

Sistema sa pagkurog Labing taas nga kusog sa pagkurog sa lamesa sa vibration: 200/kN

Pinakataas nga puwersa sa pagpadasig sa ulo sa press: 40/kN

Mga parametro sa elektrisidad Total nga gahum (reference): 231/kW

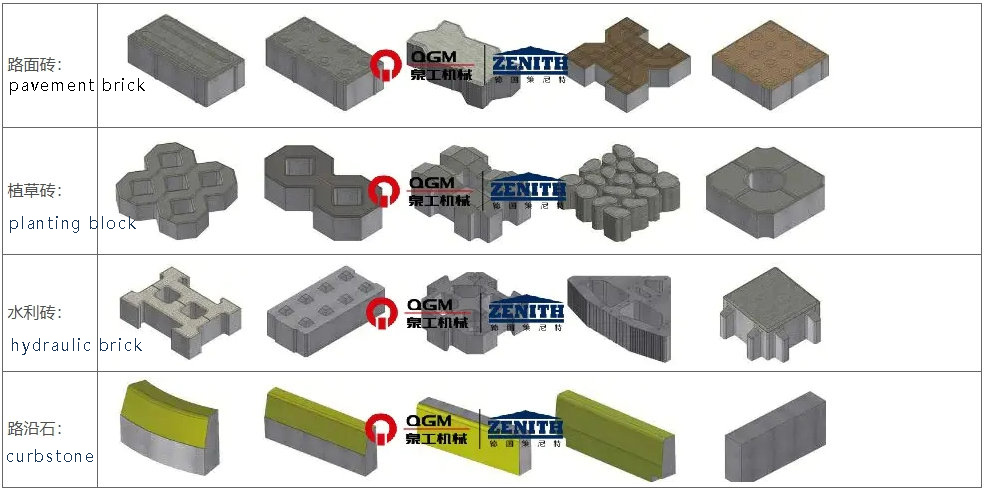

Schematic diagram sa mga sample sa tisa nga gihimo sa mga ekipo

Teknikal nga mga Bentaha

1. Taas nga kalidad nga disenyo sa frame sa German nga bersyon

Ang mainframe frame nagsagop sa high-strength welded frame structure nga gidisenyo sa Zenit's patented technology, nga gi-welded sa customized nga espesyal nga seksyon nga steel, nga adunay makatarunganon nga disenyo, bisan ug nindot nga welding, ug ang tibuok frame moagi sa aging vibration treatment aron maseguro ang taas nga kalidad ug taas nga kalig-on sa frame. Ang abante nga proseso sa disenyo sa estruktura naghimo sa mainframe nga mapalapad, ug ang pag-abli sa agup-op sa kilid ug pagsira sa function, core extraction (board) function, polystyrene board implantation function, ug uban pa mahimong idugang sunod.

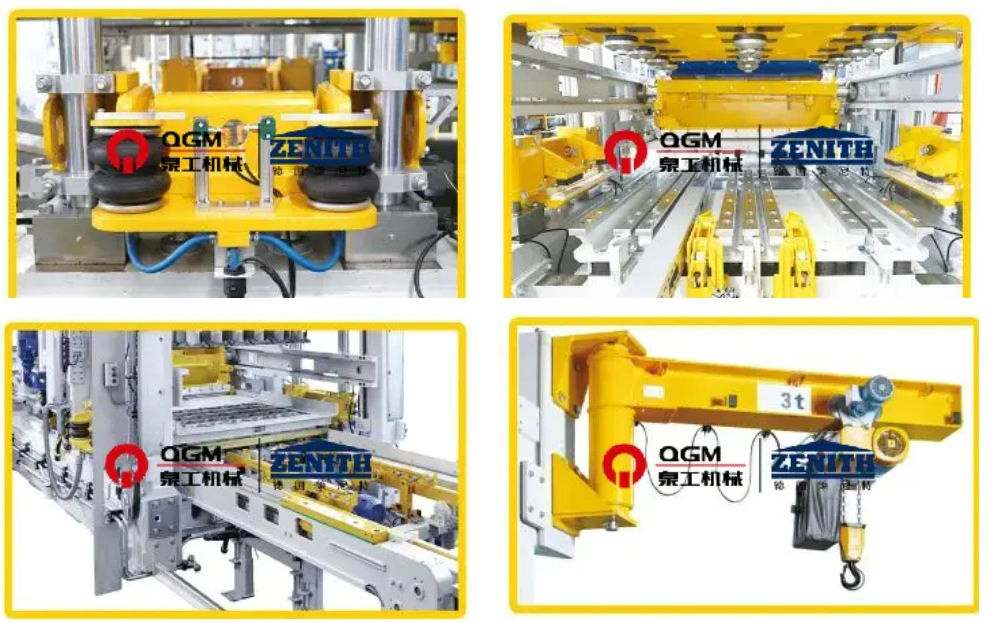

2.Awtomatikong dali nga pagbag-o sa agup-op nga sistema

Kung ang agup-op gibalhin sa posisyon sa host, ang sistema sa pagbayaw niini nakaamgo sa awtomatikong pagbag-o sa agup-op sa dali nga pagbag-o sa agup-op nga aparato. Ang ibabaw ug ubos nga mga agup-op awtomatik nga gi-clamp sa pneumatically, nga luwas, episyente, yano nga operahan ug kombenyente sa pagpadayon. Nag-una kini naglakip sa:

Pneumatic mold clamping device: Nag-una kini sa mold bracket ug pneumatic clamping rods sa duha ka kilid, nga makatabang sa pag-clamping ug pag-ayo sa mga agup-op ug damping kung ang host machine nagdala sa pre-vibration ug main vibration, aron makab-ot ang pinakamaayo nga epekto sa vibration ug mapalugwayan ang serbisyo sa kinabuhi sa mga agup-op.

Ang pneumatic indenter locking device: ang indenter gitakda sa clamping device nga adunay airbag, nga dali ug dali nga makapuli sa indenter, mub-an ang panahon sa pag-ilis ug pag-instalar sa agup-op, ug pagsiguro sa tukma nga docking sa ubos nga frame sa agup-op ug sa ibabaw nga indenter.

Electric Mould Insertion Device: Ang agup-op mounting device gigamit sa pag-instalar sa mga agup-op ngadto sa main machine ug sa pagpakaon ug pagtangtang sa mga agup-op gikan sa makina pinaagi sa electric mold bracket, nga mahimong magamit sa kadaghanan sa mga agup-op sa merkado, ug espesyal nga agup-op bracket mahimong gamiton alang sa espesyal nga agup-op.

Mould Changing Device: Gi-install sa frame sa main machine, gigamit kini sa pag-alsa ug pagkarga sa mga agup-op sa pag-usab sa mga agup-op, nga adunay electric chain hoist ug electric walking device.

3. Mga sistema sa paghimo

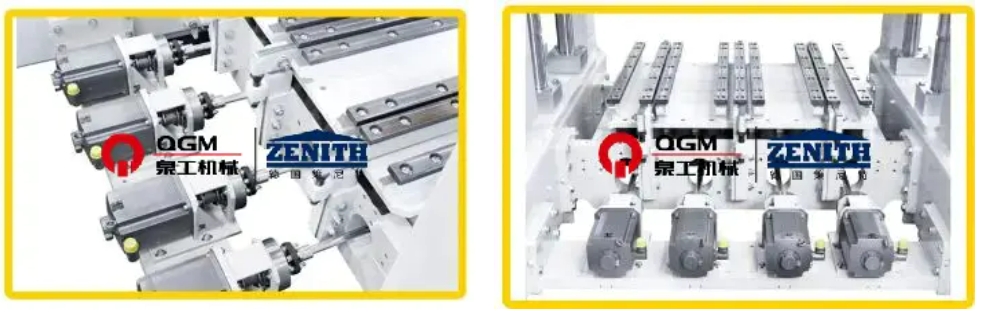

4. "Ultra-dinamikong" servo vibration system:

Ang "Ultra-dynamic" nga teknolohiya sa servo vibration usa ka matang sa high-efficiency, self-adaptive vibration system nga espesyal nga gidisenyo alang sa mga makina sa tisa; ang servo motor makahimo sa pinakapaspas nga tubag sa pinakamubo nga panahon sa reaksyon, nga nakaamgo sa pinakataas nga vibration performance, pagkunhod sa gidaghanon sa semento nga gigamit ug pagpamubo sa produksyon cycle, paghimo sa high-compact kongkreto nga mga produkto; ang sistema sa vibration mahimo nga dali nga mopahiangay sa mga panginahanglanon sa lainlaing mga produkto nga konkreto. Ang servo motor makahimo sa pinakapaspas nga tubag sa pinakamubo nga oras sa reaksyon aron maamgohan ang pinakataas nga performance sa vibration, nga makapakunhod sa gidaghanon sa semento, makapamubo sa siklo sa produksiyon, ug makagama og mga produkto nga konkreto kaayo; ang sistema sa vibration mahimong flexible nga ipahiangay sa mga panginahanglanon sa produksiyon sa lainlaing mga produkto nga konkreto.

8 nga mga yunit sa vibration nga adunay mekanikal nga balanse nga gitakda sa tagsa-tagsa sa 8 servo drive;

8 servo motors, tagsa-tagsa nga gitaod sa gawas nga vibration isolation beams sa motor supports;

5. Tukma nga sistema sa pagkontrol sa servo

Pinaagi sa signal feedback, kontrola ang hugna ug katulin sa vibration, synchronized motion control, high-speed standby, mahimong makompleto sa mubo nga panahon sa vibration ug vibration elimination, aron makatabang sa pagpamubo sa molding cycle, ug mas maayo nga braking effect. Pinaagi sa posisyon ug katulin nga doble nga closed-loop, kontrola ang puwersa sa paghinam-hinam nga naglihok lamang sa bertikal nga direksyon, pag-maximize ang epektibo nga puwersa sa paghinam-hinam, ug sa samang higayon likayan ang kadaot sa makina nga kusog sa pagpukaw, pagpalugway sa kinabuhi sa serbisyo sa kagamitan, ug makahimo sa lainlaing mga setting alang sa lainlaing mga kinahanglanon sa produkto, ug makagama og taas nga kalidad nga mga produkto.

Ang ulo sa press, hulmahan sa agup-op, aggregate nga awto ug tela nga awto gikontrol sa proporsyonal nga direksyon nga balbula nga adunay feedback sa spool, nga adunay paspas nga oras sa pagtubag; ang closed-loop control mode sa displacement sensor / encoder-PLC-proportional directional valve-cylinder gisagop, nga naghimo sa kontrol nga mas tukma, ug ang aksyon sa silindro nga mas paspas ug mas lig-on; ang hydraulic station nagsagop sa variable nga piston pump, nga wala magpagawas sa pressure oil ug nagdiskarga sa pump kung ang hydraulic system makaabot sa gitakda nga pressure aron makunhuran ang konsumo sa enerhiya; ang hydraulic station nagsagop sa accumulator auxiliary nga suplay sa lana, nga makapamenos sa konsumo sa enerhiya; ug ang hydraulic station nagsagop sa accumulator auxiliary nga suplay sa lana, nga makapamenos sa konsumo sa enerhiya ug makapamenos sa konsumo sa enerhiya. Ang hydraulic station nagsagop sa accumulator auxiliary nga suplay sa lana, nga mahimong gamiton alang sa daghang mga aksyon sa samang higayon, ug ang presyur sa hydraulic system lig-on; ang hydraulic system adunay mga pressure sensor, nga mahimong ipakita sa panel sa operasyon alang sa dali nga pagtan-aw; ang hydraulic nga sistema adunay mga sensor sa temperatura, mga cooler ug mga heaters, nga epektibo nga makontrol ang temperatura sa lana, aron ang hydraulic nga lana adunay maayo nga performance.

6. Hydraulic nga mga sistema
