ZENITH 1800 Awtomatikong Block Making Machine

1800 awtomatik nga fixed veneer block molding machine

Ang German nga modelo sa 'pagkamaayo'

Panguna nga intelihente nga kagamitan sa produksiyon

Ang ZENITH 1800 Automatic Block Making Machine usa ka panig-ingnan sa malampuson nga pag-uswag base sa mga prinsipyo sa mekanikal nga disenyo, nga gihulagway sa paspas nga produksyon, taas nga kalidad nga mga produkto ug diversification sa produksyon, samtang ang talagsaon nga konsepto sa disenyo sa makina nagtugot alang sa tukma nga operasyon, kasayon ​​sa operasyon. ug pagmentinar, nga naghimo niini nga mas episyente sa pagprodyus og mga paving blocks nga adunay lut-od nga panapton, mga kerbstones, ug uban pa, atubangan sa nagkakusog nga mga kinahanglanon sa kaluwasan sa engineering.
Aron mamenosan ang mga oras sa siklo ug ma-optimize ang proseso sa produksiyon, ang Zenit nagtrabaho pag-ayo sa bantog nga mga kompanya sa sangkap aron mapaayo ang hydraulic ug elektrikal nga mga sistema. Ang upat ka nag-unang mga lihok sa gipaayo nga Model 1800 nga makina - mold lifting, indenter lifting, base feed frame drive ug fabric feed frame drive - tanan kontrolado sa HNC control circuits. Makapahimo kini sa makina nga molihok nga mas paspas ug tukma.
Ang Zenit nakahimo og usa ka bag-ong sistema sa vibration alang sa Model 1800 aron makalusot sa mga limitasyon sa kapasidad, lakip ang paggamit sa bag-ong naugmad nga frequency-controlled nga motor vibrator, nga naghimo sa makina nga mas lig-on ug flexible, ug nagtugot sa Model 1800 nga makagama hangtod sa labing taas. lugar nga 1,400 x 1,400 mm (mga pallets).

Intelihenteng interactive nga sistema

paspas nga sistema sa pagbag-o sa agup-op

servo vibration nga sistema

teknolohiya sa pagbitay sa panapton

Teknikal nga Bentaha

Wala’y pagmentinar nga mga hinge bearing

Mould guide column bearings

Hidroliko nga gimaneho nga aparato sa pag-apod-apod sa materyal

Hydraulic accumulator buffer device

Visualization sa operasyon ug confidentiality sa device:
Ang operating system mas simple ug mas user-friendly, ang mga controller sa ZENITH 1800 Automatic Block Making Machines kay Siemens brand, ang tanang mga component sa makina gipakita sa computer monitor nga adunay visualization system nga WinCC (Microsoft Windows Control Center, Siemens), nga nag-operate. sistema sa Windows XP Professional. Ang mga ekipo nasangkapan sa usa ka kompidensyal nga aparato, ang pipila nga mga gimbuhaton mahimo ra nga ipasibo sa awtorisado nga mga kawani, pagsiguro nga ang awtorisado nga mga personahe lamang ang maka-operate sa makina, kini nga taho gitipigan sa sistema.

Disenyo nga wala’y pagmentinar sa hinge bearing:
Ang hydraulic cylinders ug drive shafts sa makina nasangkapan sa walay maintenance nga hinge bearings ug, sa lifting arm, usa ka rotatable belt alang sa dali nga pagbag-o sa bolt, nga nagpadali sa pag-ilis sa bolt ug naghimo sa makina nga sayon ​​nga mamentinar.

Na-optimize nga sistema sa vibration sa lamesa:
Ang table vibration system naglangkob sa usa ka vibrating table nga gibahin ngadto sa tulo ka mga seksyon, usa ka vibration system nga adunay frequency-controlled vibration motors, unom ka single-motor vibrator nga adunay padayon nga adjustable vibration force, ug usa ka maximum centrifugal vibration force nga 170 kN. Ang pre-vibration ug main vibration mahimong ikombinar sa lain-laing mga vibrator, nga mahimong i-adjust gikan sa control panel, nga maghimo sa makina nga lig-on ug flexible ug garantiya ang pagkontrol sa kalidad sa brick layer nga gikinahanglan.

Hydraulic drive sa fabrication unit:
Ang fabrication unit konektado sa frame sa main machine pinaagi sa hydraulic clamping device. Ang yunit sa paggama dali nga mapasibo sa usa ka independente nga gitas-on sa panapton pinaagi sa usa ka electric jack. Ang panapton nga trak gimaneho sa usa ka hydraulic cylinder nga adunay lever shaft, ug ang connecting rod mahimong i-adjust aron masiguro ang parallel nga paglihok sa trak. Usa ka pneumatic scraping device ang gitaod sa atubangan sa fabric trolley. Ang scraping device adunay usa ka adjustable nga agianan sa paglihok ug nagsiguro sa epektibo nga pagpanglimpyo.

Hydraulic accumulator buffer:
Ang mga ekipo mahimong ihaum sa usa ka opsyonal nga hydraulic accumulator buffer, nga, pinaagi sa HNC control circuit, makapahimo sa paspas ug tukma nga operasyon sa mga ekipo ug magpabilin kini sa tukma ug ubos nga pagsul-ob nga kondisyon sa panahon sa operasyon.

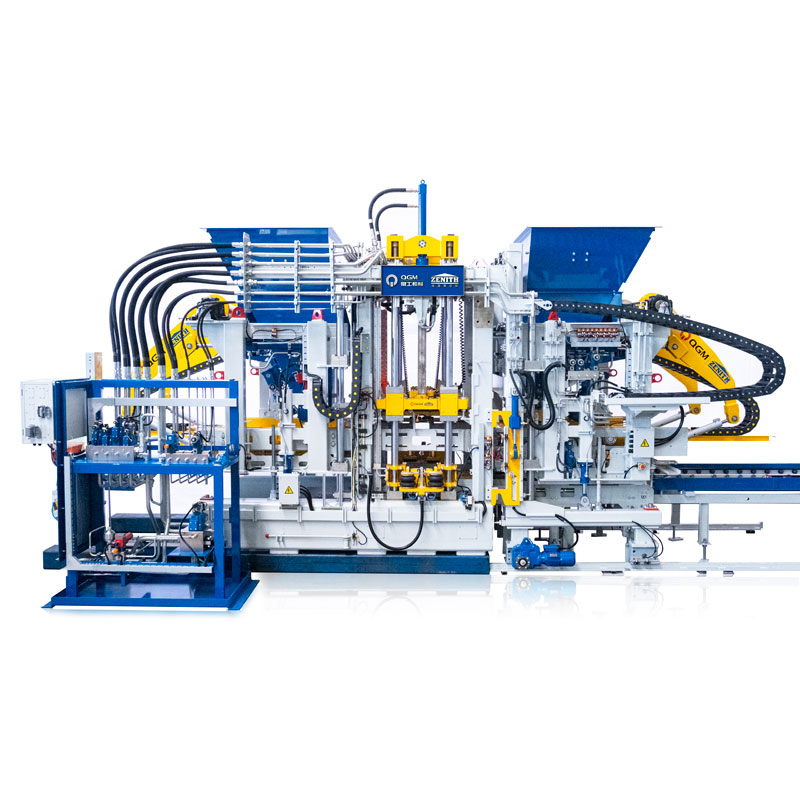

Front View sa ZENITH 1800

Parameter sa Produkto

1800 Block Paghimo Makina Production Line Teknikal nga Overview

Mga Kaso sa Aplikasyon sa Engineering

Paril sa Pagtukod

Dekorasyon sa tanaman

Park Paver

Mga Sampol sa Produkto

Paver

DekorasyonBlock

DekorasyonBlock
